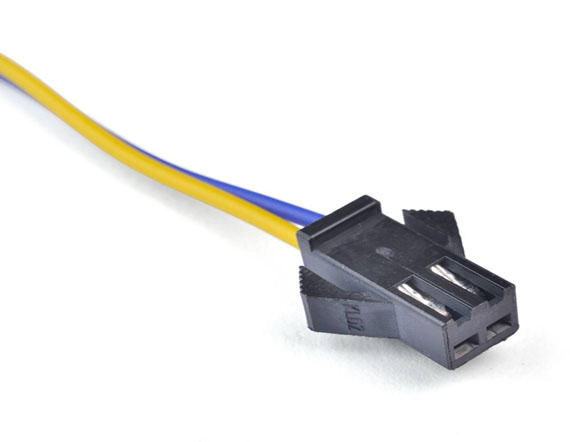

一般的電源連接器專門設計用于將電力從一個設備傳輸?shù)搅硪粋€(gè)設備或從一個點傳輸?shù)酵粋€(gè)設備的另一個點。這類連接器通常具有相對較高的電壓，電流和溫度額定值。下面來講解下一種常見的電源連接器，名為DC電源連接器。

DC電源連接器知識概述

DC電源連接器是直流連接器的一種，專門用于將DC電源傳輸?shù)皆O(shè)備的連接器。與其他電源連接器相比，它們具有較小的電流和電壓額定值 它們主要用于12 V DC。它們是常見的低功耗電子設備。這些連接器有男性和女性類型。它們的陽銷通常具有圓柱形結構，其內部觸點和外部觸點由絕緣材料隔開。公DC連接器通常稱為DC插孔，而母DC連接器稱為DC插座。DC插孔連接到從DC適配器或電池消除器向下流動的電線。直流插座焊接到DC插座要連接的電路板中。

DC插座通常安裝在PCB的邊緣，因此沒有其他組件阻止插針進入連接器。您始終可以在DC插座旁找到ON / OFF開關和電源指示LED。直流插座是一個簡單的圓柱形結構，兩個觸點由絕緣結構隔開，但直流插座并不那么簡單。即使DC插孔只有兩個觸點，大多數DC插座都有三個引腳。外圓柱形觸點為GROUND，內銷為正。

雖然大多數電路板都附有電池，我們?nèi)匀豢梢圆迦胪獠恐绷鬟m配器來操作電路。DC插座的三腳結構用于將電池的GROUND端子與DC適配器的GROND端子分開。電池和DC適配器的正極端子可以連接到DC插座的PIN 1。PIN 1和PIN 2為PCB供電。PIN 3是連接電池的GROUND的地方。以上是鑫鵬博電子科技對關于DC電源連接器知識概述講解！希望大家能喜歡，并且了解更多的連接器知識！深圳市鑫鵬博電子科技有限公司是集研發、生產、銷售、服務于一體的精密接插件及線束的專業連接器連接線生產廠家，20年專業于連接器,連接線,端子線,注塑線的生產研發,產品品種已20000余種,完全能夠滿足各類高端客戶的需求。
