• 概述

  SS-94/3時間繼電器額定電壓為直流48V、110V、220V三種可選，適用于電力系統繼電保護、控制回路或工業控制中作為延時控制元件之用。SS-94/3采用靜態集成電路，具有精度高、動作準確、可靠性高等特點。

  SS-94/3原理圖

  SS-94/3時間繼電器采用進口CMOS集成電路構成，利用分頻、計數原理實現延時。標準時鐘脈沖由石英晶體振蕩器產生。 繼電器一旦施加額定電壓，內部瞬動繼電器動作并出口，同時使晶體起振，產生時鐘脈沖，經分頻后計數器計數，當所計脈沖數達到延時整定值時，觸發器翻轉，驅動執行繼電器動作出口。



  觸點數量及形式

  型號	延時范圍	T1輸出觸點	T2輸出觸點	瞬動輸出觸點
  SS-94/1	20ms~9.999s(級差1ms)	無	1轉換	無
  SS-94/2	0.1s~99.99s(級差10ms)	無	1轉換	1轉換
  SS-94/3	1s~999.9s(級差0.1s)	1轉換	1轉換	無
  SS-94/3	10s~9999s(級差1s)	1轉換	1轉換	1轉換

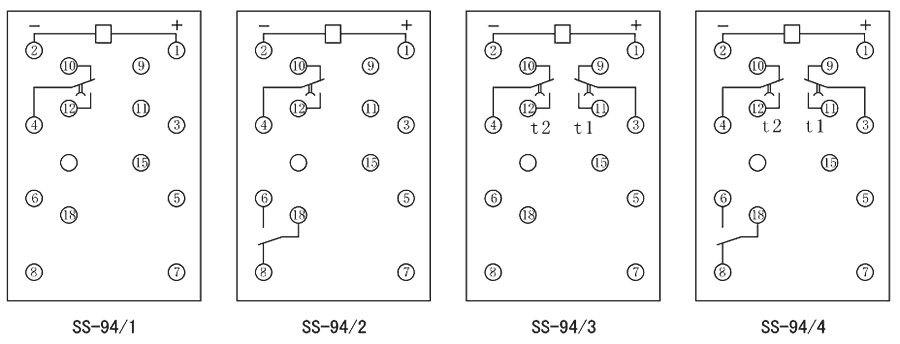

  接線圖



  主要特點









  SS-94/3安裝結構
