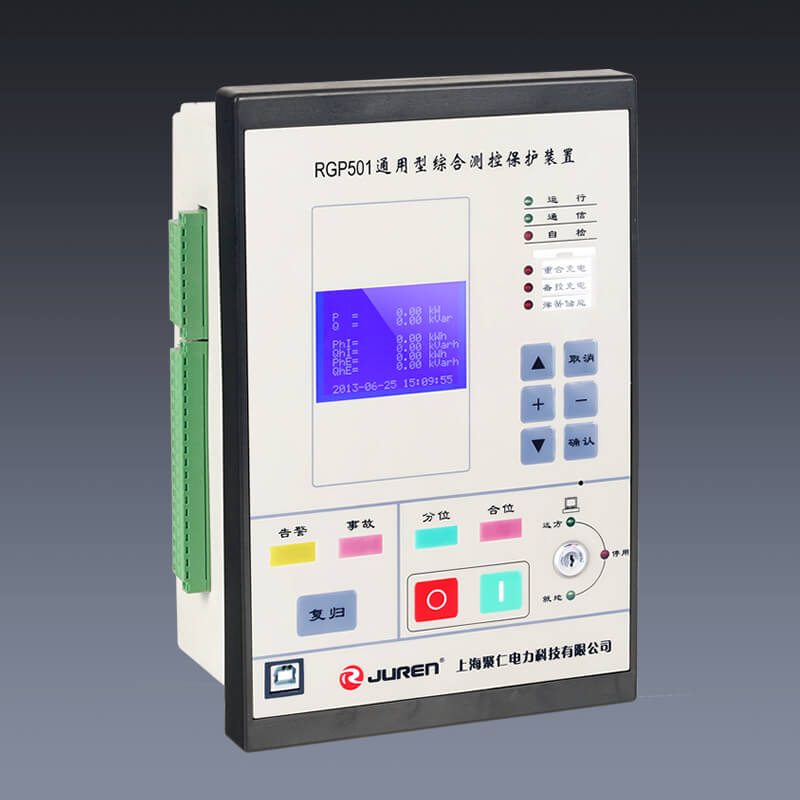

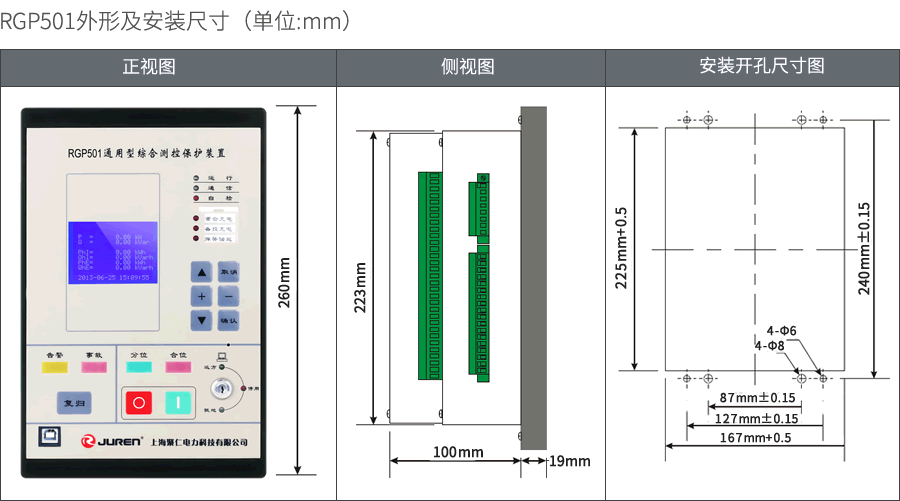

適用范圍
10KV及以下中置柜，自帶防跳功能
電壓電流測量精度
三相電流、相電壓、線電壓（0.2%）
功率測量精度
有功功率、無功功率、功率因數（0.5%）
頻率測量精度
0.02Hz
電度測量精度
有功電度、無功電度（0.5%）

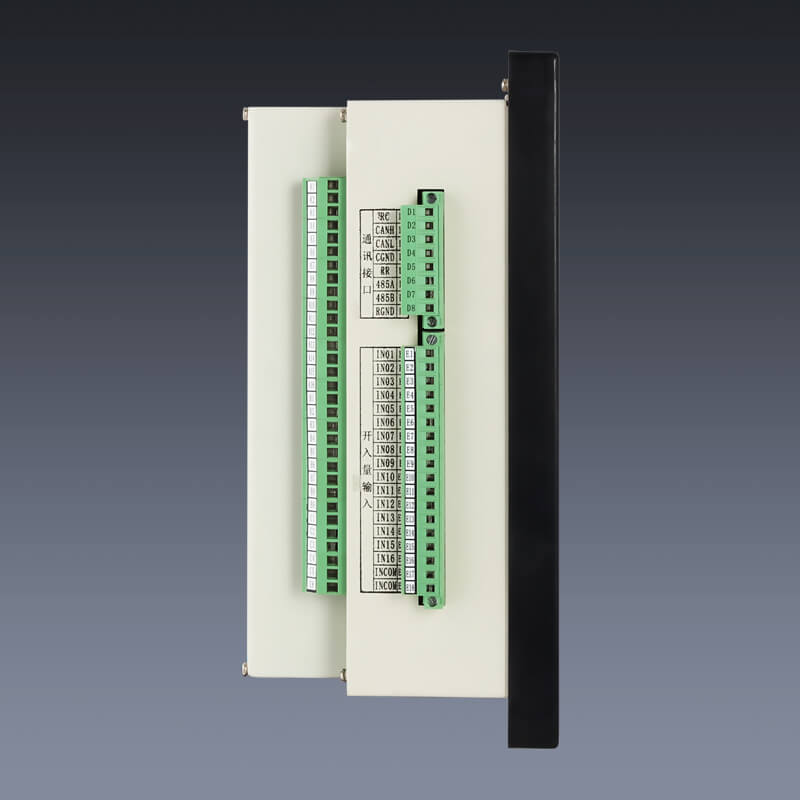

通訊接口
RS485/CAN口（MODBUS規約）
| 序號 | 名稱 | 范圍 | 說明 |
| 01 | 過流I段 | ---/TRE/ALM/TRP/TR1/TR2 |
---：不啟用該保護 TRE：保護出口不跳閘，發故障信號 ALM：保護出口不跳閘，發預告信號 TRP：保護出口驅動保護跳閘繼電器發故障信號 TR1：保護出口驅動備用1繼電器發故障信號 TR2：保護出口同時驅動保護跳閘繼電器和備用2繼電器發故障信號 注：風冷控制和復壓開出投入時，ALM、TRP選項保護驅動備用3繼電器。 |
| 02 | 過流II段 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 03 | 過流III段 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 04 | 反時過流 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 05 | 后加速 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 06 | 過負荷 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 07 | 負序電流 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 08 | 零序電壓 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 09 | 接地選線 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 10 | 過電壓 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 11 | 低電壓 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 12 | 失壓 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 13 | 負序電壓 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 14 | 零序電流 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 15 | 備用保護 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 16 | 低周減載 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 17 | 低壓解列 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 18 | 重合閘 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 19 | 備自投 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 20 | 過熱 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 21 | 逆功率 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 22 | 啟動過長 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 23 | 定IX過流 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 24 | 反IX過流 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 25 | 風冷控制 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 26 | 電動機 | ON/OFF | ON為電動機相關保護增加控制選項 |
| 27 | PT控制 | ON/OFF | ON為開放PT控制功能 |
| 28 | PT并列切換 | ON/OFF | ON為開放PT并列切換功能 |
| 29 | 非電量1 | ---/TRE/ALM/TRP/TR1/TR2 |
---：不啟用該保護 TRE：保護出口不跳閘，發故障信號 ALM：保護出口不跳閘，發預告信號 TRP：保護出口驅動保護跳閘繼電器發故障信號 TR1：保護出口驅動備用1繼電器發故障信號 TR2：保護出口同時驅動保護跳閘繼電器和備用2繼電器發故障信號 |
| 30 | 非電量2 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 31 | 非電量3 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 32 | 非電量4 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 33 | 非電量5 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 34 | 非電量6 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 35 | 非電量7 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 36 | 非電量8 | ---/TRE/ALM/TRP/TR1/TR2 | |
| 37 | 復壓開出 | ---/TRE/ALM/TRP/TR1/TR2 |
| 序號 | 名稱 | 范圍 | 說明 |
| 01 | 過流I段 | OFF/ON/S09~S16 |
OFF：表示保護退出，允許遙控 ON：:表示保護投入，允許遙控 S09~S16：表示保護的投退由外部開關量控制，外部開關量合則保護投入，外部開關量分則保護退出。S09~S16分別對應外部開關量的IN09~IN16，該選項禁止遙控。 |

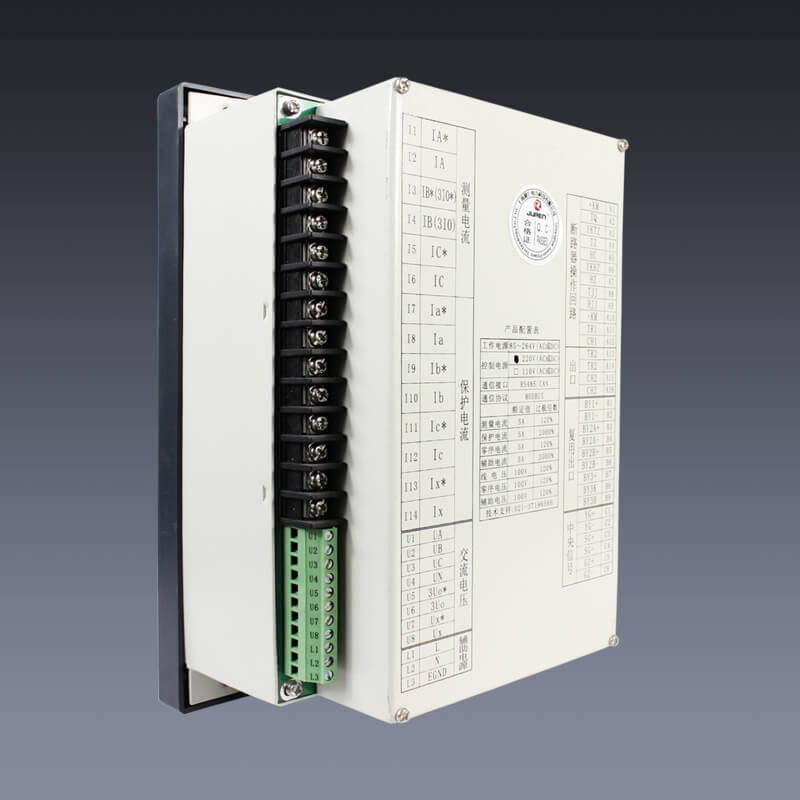

| 02 | 過流II段 | OFF/ON/S09~S16 | |
| 03 | 過流III段 | OFF/ON/S09~S16 | |
| 04 | 反時過流 | OFF/ON/S09~S16 | |
| 05 | 后加速 | OFF/ON/S09~S16 | |
| 06 | 過負荷 | OFF/ON/S09~S16 | |
| 07 | 負序電流 | OFF/ON/S09~S16 | |
| 08 | 零序電壓 | OFF/ON/S09~S16 | |
| 09 | 接地選線 | OFF/ON/S09~S16 | |
| 10 | 過電壓 | OFF/ON/S09~S16 | |
| 11 | 低電壓 | OFF/ON/S09~S16 | |
| 12 | 失壓 | OFF/ON/S09~S16 | |
| 13 | 負序電壓 | OFF/ON/S09~S16 | |
| 14 | 零序電流 | OFF/ON/S09~S16 | |
| 15 | 備用保護 | OFF/ON/S09~S16 | |
| 16 | 低周減載 | OFF/ON/S09~S16 | |
| 17 | 低壓解列 | OFF/ON/S09~S16 | |
| 18 | 重合閘 | OFF/ON/S09~S16 | |
| 19 | 備自投 | OFF/ON/S09~S16 | |
| 20 | 過熱 | OFF/ON/S09~S16 | |
| 21 | 逆功率 | OFF/ON/S09~S16 | |
| 22 | 啟動過長 | OFF/ON/S09~S16 | |
| 23 | 定IX過流 | OFF/ON/S09~S16 | |
| 24 | 反IX過流 | OFF/ON/S09~S16 | |
| 25 | 風冷控制 | OFF/ON/S09~S16 | |
| 26 | 非電量1 | OFF/ON/S09~S16 | |
| 27 | 非電量2 | OFF/ON/S09~S16 | |
| 28 | 非電量3 | OFF/ON/S09~S16 | |
| 29 | 非電量4 | OFF/ON/S09~S16 | |
| 30 | 非電量5 | OFF/ON/S09~S16 | |
| 31 | 非電量6 | OFF/ON/S09~S16 | |
| 32 | 非電量7 | OFF/ON/S09~S16 | |
| 33 | 非電量8 | OFF/ON/S09~S16 | |
| 34 | 復壓開出 | OFF/ON/S09~S16 |
| 測量精度 | |
| 電流 | 0.2級 |
| 電壓 | 0.2級 |
| 頻率 | 0.02Hz |
| 有功功率 | 0.5% |
| 無功功率 | 0.5% |
| 功率因數 | 0.5% |
| 有功電度 | 0.5% |
| 無功電度 | 0.5% |
| 工作電源 | |
| 電壓范圍 | 85～264V（交流或直流） |
| 正常功耗 | <5W |
| 最大功耗 | <20W |
| 電源跌落 | 200ms |
| 上電沖擊 | 4A |
| 隔離耐壓 | 3kV |
| 控制電源 | |
| 額定電壓 | 220V（交流或直流）（額定電壓為110V的必須在定貨時注明） |
| 過載能力 | 70％～120％額定電壓，連續工作 |
| 隔離耐壓 | 4kV |
| 交流電流回路 | |
| 額定電流 | 5A（額定電流為1A的必須在定貨時注明） |
| 功率消耗 | <0.5VA/每相 |
| 過載能力 | 2倍額定電流，連續工作，10倍40倍為10s、1s |
| 隔離耐壓 | 4kV |
| 交流電壓回路 | |
| 額定電壓 | 100V（線電壓）或100/√3（相電壓） |
| 功率消耗 | <0.5VA/每相 |
| 過載能力 | 2倍額定電壓，連續工作 |
| 隔離耐壓 | 4kV |
| 開關量輸入回路 | |
| 額定電壓 | 24VDC（由裝置內部電源提供） |
| 功率消耗 | 每回5mA（IN01～IN16） |
| 過載能力 | <1ms |
| 隔離耐壓 | 4kV |
| 繼電器輸出回路 | |
| 分斷電壓 | 250VAC、220VDC |
| 分斷功率 | 1250VA交流或120W直流（電阻性負載），500VA交流或75W直流（電感性負載） |
| 工作電流 | 5A，連續工作 |
| 隔離耐壓 | 4kV |
| 動作時間 | <5ms |
| 觸點材料 | 銀上鑲金 |
| 電氣壽命 | 2,000,000次 |
| 機械壽命 | 20,000,000次 |
| 環境條件 | |
| 正常溫度 | -10℃～55℃ |
| 極限溫度 | -30℃～70℃ |
| 存儲溫度 | -40℃～85℃ |
| 相對濕度 | ≤95%，不凝露 |
| 大氣壓力 | 80～110kPa |
