• 概述

  SS-17C時間繼電器用于電力系統繼電保護、控制回路或工業控制的直流電路中，作為延時控制元件之用。SS-17C采用靜態集成電路，具有精度高、動作準確、可靠性高等特點，并采用導軌安裝和端子排接線，可方便地卡裝在導軌槽板上，具有安裝方便、接線簡單等優點。

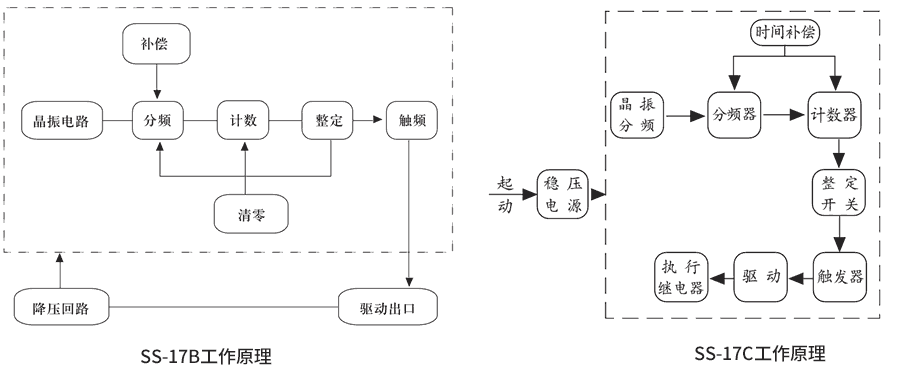

  工作原理

  SS-17C時間繼電器為靜時間繼電器，采用進口CMOS集成電路構成，采用分頻、計數原理實現延時。標準時鐘脈沖由石英晶體振蕩器產生。整定方式采用撥碼整定，具有整定方便、動作時間準確、整定范圍寬等優點。



  SS-17C技術參數

  額定參數
  額定電壓	直流48V、110V、220V
  動作電壓	60%~70%額定值，小于60%額定值可靠不動作。
  整定延時范圍	0.02s－990s（較小級差為：0.01s）
  返回時間	不大于10ms
  返回電壓	不小于5%額定值
  整定誤差	在基準條件下，平均誤差不大于（0.2%整定值±2ms）
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  SS-17C安裝結構
