電網因雷擊、短路或其他原因造成電壓波動或短時斷電，俗稱“晃電”?；坞姷入娏Νh(huán)境惡劣的原因?qū)е略S多重要的低壓電機停機，進而導致連續生產過程紊亂，將給生產企業造成巨大經濟損失。

RH系列抗晃電繼電器是專門為工業企業解決“晃電”不停機而研制的。RH-D 系列抗晃電繼電器能保證重要電機在電源故障下順利自啟動。當電機有失電時，在0-9.99S（可調）時間內，輸出接點保持閉合狀態，若故障為晃電，則恢復供電后通過本接點構成的自保持回路，電機重新啟動；如故障為性故障，則接點延時斷開。

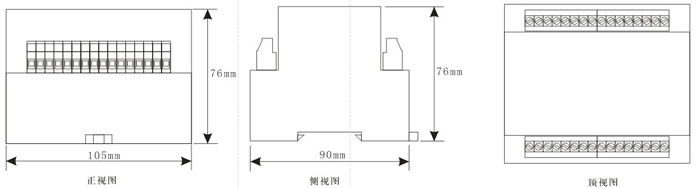

RH晃電繼電器采用導軌式安裝結構，可安裝于35mm導軌上。

1、“晃電”允許時間：0-9.99S；極差：0.01S。

2、工作電壓：220VAC±10%。

3、功耗：在額定電壓下不大于5W/5VA。

4、觸點容量：在電壓不超過250V，電流不超過1A，時間常數為5ms±0.75ms直流有感負荷電路中，斷開容量為50W；在電壓不超過250V，電流不超過5A，功率因數為cosφ=0.4± 0.1的交流電路中，斷開容量為500VA。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通  電流為5A。

5、 絕緣性能

5.1 、絕緣電阻

在標準大氣條件下,裝置各電路與外露的導電部分之間以及各獨立電路之間,用開路電壓為500V的測試儀器分別測定其絕緣電阻值,應不小于100MΩ。

5.2 介質強度

在標準大氣壓條件下,裝置各電路(開入電路除外)與外露的導電部分之間以及各獨立電路之間,應能承受交流2kV(有效值)試驗電壓,歷時1min,無絕緣擊穿或閃爍現象；同組常開觸點之間,應能承受交流1kV(有效值)試驗電壓,歷時1min,無絕緣擊穿或閃爍現象。

6、環境條件

a）環境溫度

工作：-25℃～+55℃；

貯存：-25℃～+70℃ ，在值下不施加激勵量，裝置不出現不可逆的變化，溫度恢復后，裝置應能正常工作。

b）相對濕度：最濕月的月平均較大相對濕度為85%，同時該月的月平均最低溫度為+25℃，且表面無凝露溫度為+40℃時，平均較大相對濕度不超過50%。

c）大氣壓力: 86kPa～106kPa （相對海拔高度2km 以下）。

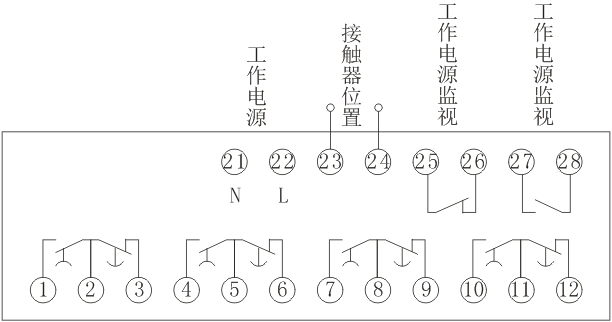

21-22     裝置工作電源

23-24     輸入接觸器常開接點

25-26,27-28    裝置電源失電監視

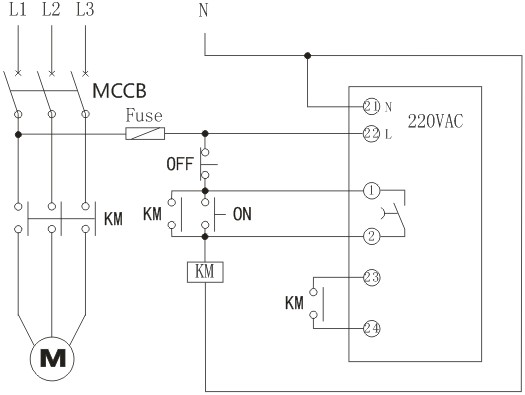

1-12       為4付轉換觸點輸出。當電機有電時，其動作情況如接觸器輔助接點，當電機失電時，在0-9.99S（可調）時間內，輸出觸點保持動作 狀態，若故障為晃電，則恢復供電后通過由本觸點構成的自保持回路，電機重新啟動，如果故障為性故障，則觸點延時斷開。

        注：采用本裝置后，電機控制的自保持回路、電機運行信號、電機備投信號都應該使用本裝置的接點。這是因?yàn)?，?dāng)電機的停機事故屬于晃電時，系統恢復供電后工作電機能重新起動，故不需要起動備用電機。
