• 概述

  JZ-7GJ-S240K中間繼電器用于自動化控制裝置中擴大被控制的電路，提高接通能力和信號轉換。JZ-7GJ-S240K采用靜態集成電路具有動作準確、可靠性高、是替換老式電磁式中間繼電器的理想產品，其安裝結構為35mm導軌條安裝，接線方式為端子排接線，更適合小型開關柜使用。

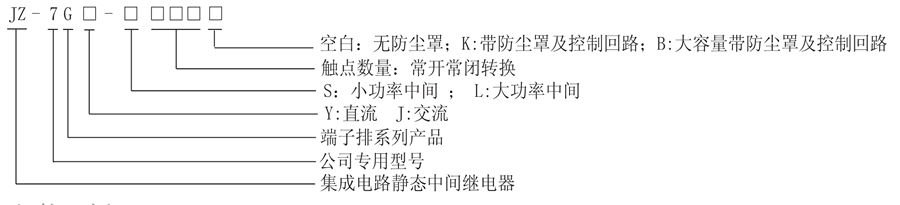

  型號及含義



  JZ-7GJ-S240K技術參數

  額定參數
  直流額定電壓	12V、24V、36V、48V、60V、110V、220V可選
  交流額定電壓	12V、24V、36V、48V、60V、110V、220V、380V可選
  直流動作電壓	不大于70%額定電壓
  直流動作電壓	不大于75%額定電壓
  功耗	不大于5W
  安裝方式及接線
  安裝結構	導軌安裝
  接線方式	端子排接線
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

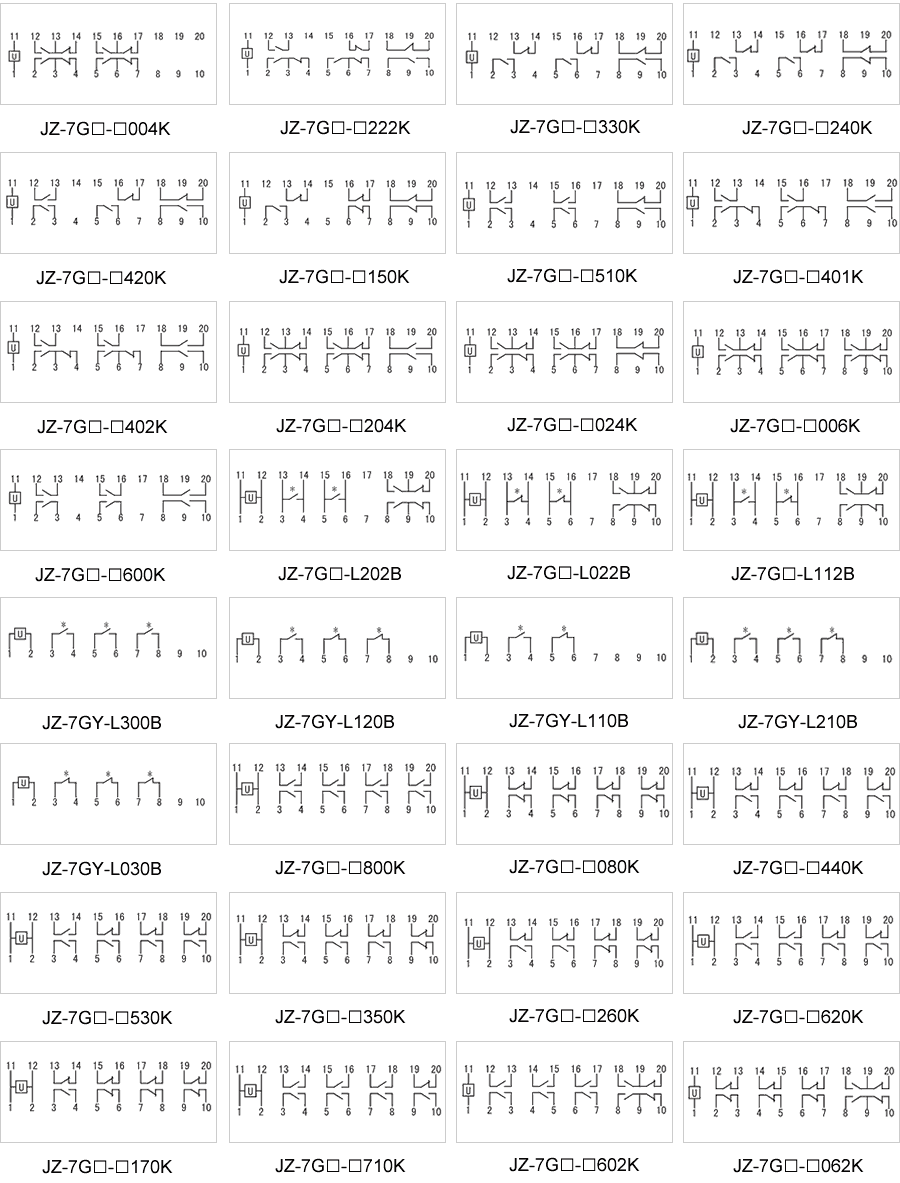

  接線圖



  主要特點









  JZ-7GJ-S240K安裝結構
