• DZ-3/Z5用途

  DZ-3/Z5中間繼電器(以下簡稱繼電器)用在保護和自動控制裝置中作為輔助元件，以擴大被控電路，提高接觸能力。
  DZ-3/Z5結構及特點

  采用電磁式、螺管結構，觸點對數多，容量大，直流操作，動作快。殼體結構采用JK-1(凸出式后接線)、JKF-1Q(凸出式前接線)和JK-6/1(嵌入式后接線)標準組件。
  DZ-3/Z5主要技術要求

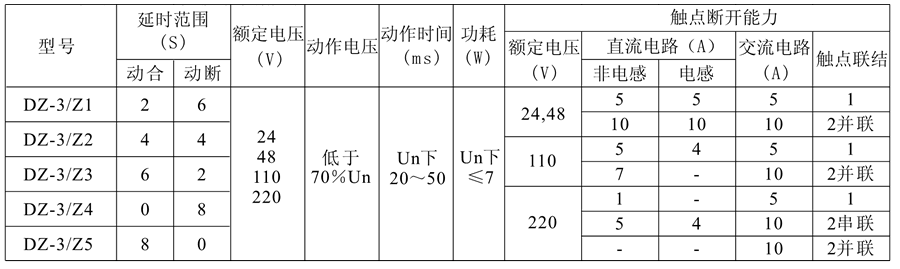

  1、技術參數圖如下所示：

  2、動合觸點較大8個，動斷觸點較大8個
  3、繼電器額定電壓為24V\、48V、110V、220V可選
  4、繼電器的動作時間不大于60ms。
  5、功率消耗：在額定電壓下不大于4W。
  6、觸點的較大流通能力在交流或直流220V下為15A。
  7、觸點長期允許通過電流為5A。
  8、中間繼電器電壽命為5×10³次。
  9、繼電器機械壽命為2.5×10⁴次。

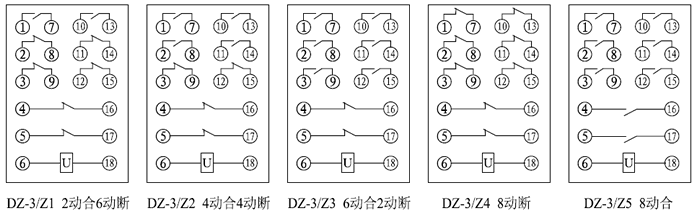

  DZ-3/Z5內部接線圖

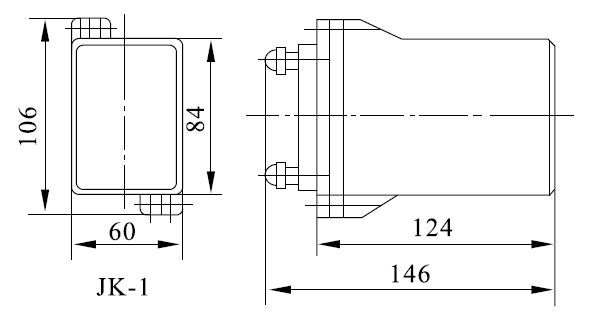

  DZ-3/Z5外形尺寸圖

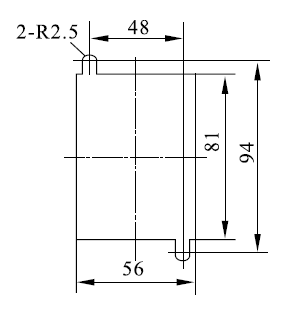

  DZ-3/Z5安裝開孔尺寸圖

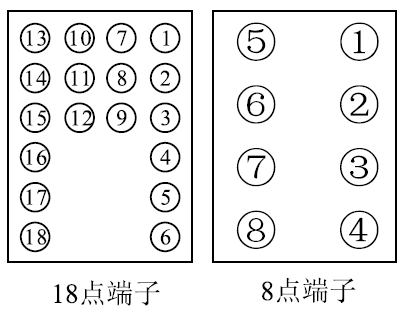

  DZ-3/Z5端子圖
