• 概述

  JS-113B時間繼電器作為延時控制元件廣泛用于直流操作的各種繼電保護及自動控制系統中，特別是要求時間測量精度高和配合時間級差小的場合。具有精度高、功耗小、動作時間準確、整定直觀方便、范圍寬等特點，是替代電磁型時間繼電器的理想產品。

  延時范圍及觸點類型

  產品型號	延時范圍	電源種類	觸點類型
  JS-113A	0.02~9.99S、0.1~99.9S	DC110V、DC220V	單延時，即一付可調整延時動合觸點，一付瞬動轉換觸點。
  JS-103A			雙延時，即二付可調整延時動合觸點。
  JS-103SA			雙延時，即二付可調整延時動合觸點，一付瞬時動合觸點。
  JS-113B			單延時，即一付可調整延時動合觸點，一付瞬動轉換觸點。
  JS-103B			雙延時，即二付可調整延時動合觸點。
  JS-103SB			雙延時，即二付可調整延時動合觸點，一付瞬動轉換觸點。
  JS-114C			單延時，即一付可調整延時動合觸點，一付瞬動轉換觸點。
  JS-104C			雙延時，即二付可調整延時動合觸點。
  JS-104SC			雙延時，即二付可調整延時動合觸點，二付瞬動轉換觸點。

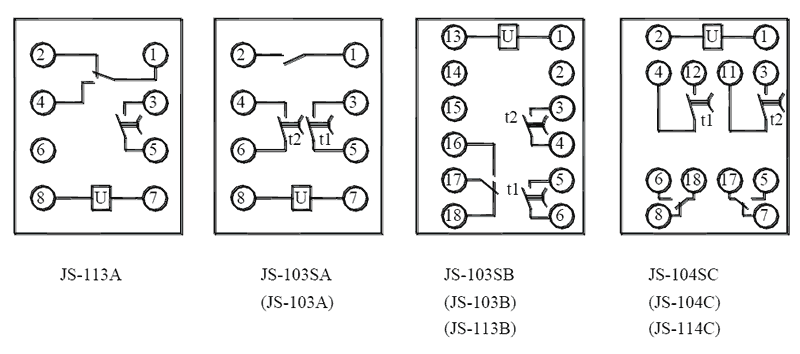

  接線圖



  JS-113B技術參數

  額定電壓	DC11V、DC220V
  動作電壓	不大于70%的額定電壓
  延時范圍	0.02~9.99s或0.1~99.9s
  延時整定誤差	在基準條件下不大于±（0.1%整定值+10ms）
  功率消耗	在DC220V不大于7W,DC110V不大于3.5W
  觸點容量	DC ≤250V，I≤3A（τ=5±0.75ms）為50W

  主要特點









  導軌安裝結構



  凸出固定式安裝結構



  凸出插拔式安裝結構



  嵌入插拔式安裝結構
