• 概述

  HBDS-810/3中間繼電器為帶延時中間繼電器，廣泛應用于各種直流或交流操作的各種保護和自動控制裝里中，作為通電延時動作或斷電延時返回的時間元件，以擴充觸點數和增加觸點容量，時間可自由整定。

  HBDS-810/3主要特點

  ●采用進口密封型繼電器，防潮，防塵，觸點無氧化，不斷線，可靠性高，免維護。
  ●HBDS-810/3中間繼電器采用集成電路原理構成，克服了電磁型繼電器的觸點調節困難、延時精度不高的問題，具有良好的抗振性減少了維護工作量。
  ●繼電器動作后有燈光指示。
  ●繼電器電氣和機械壽命長。
  ●觸點容量大，觸點接觸電阻小。
  ●絕緣耐壓水平高。
  ●產品采用導軌式標準35mm，便于現場安裝，接線更容易。


  型號及含義



  HBDS-810/3觸點形式及延時類型和工作電壓

  型號	觸點形式	延時類型	整定時間	工作電壓
  HBDS-810/1	2常開1轉換	通電延時	0.1S~10S（級差0.1S）	DC：110V
  HBDS-810/2	2常開1轉換	通電延時	0.1S~10S（級差0.1S）	DC：220V
  HBDS-810/3	2常開1轉換	通電延時	0.1S~10S（級差0.1S）	DC：48V
  HBDS-810/4	2常開1轉換	通電延時	0.1S~10S（級差0.1S）	AC：220V
  HBDS-810/5	2常開1轉換	通電延時	0.1S~10S（級差0.1S）	AC：240V
  HBDS-810/6	2常開1轉換	通電延時	0.1S~10S（級差0.1S）	AC：380V
  HBDS-810/7	2常開1轉換	通電延時	0.1S~10S（級差0.1S）	AC：120V
  HBDS-811/1	2常開2轉換	通電延時	0.1S~10S（級差0.1S）	DC：110V
  HBDS-811/2	2常開2轉換	通電延時	0.1S~10S（級差0.1S）	DC：220V
  HBDS-811/3	2常開2轉換	通電延時	0.1S~10S（級差0.1S）	DC：48V
  HBDS-811/4	2常開2轉換	通電延時	0.1S~10S（級差0.1S）	AC：220V
  HBDS-811/5	2常開2轉換	通電延時	0.1S~10S（級差0.1S）	AC：240V
  HBDS-811/6	2常開2轉換	通電延時	0.1S~10S（級差0.1S）	AC：380V
  HBDS-811/7	2常開2轉換	通電延時	0.1S~10S（級差0.1S）	AC：120V
  HBDS-812/1	3常開1轉換	通電延時	0.1S~10S（級差0.1S）	DC：110V
  HBDS-812/2	3常開1轉換	通電延時	0.1S~10S（級差0.1S）	DC：220V
  HBDS-812/3	3常開1轉換	通電延時	0.1S~10S（級差0.1S）	DC：48V
  HBDS-812/4	3常開1轉換	通電延時	0.1S~10S（級差0.1S）	AC：220V
  HBDS-812/5	3常開1轉換	通電延時	0.1S~10S（級差0.1S）	AC：240V
  HBDS-812/6	3常開1轉換	通電延時	0.1S~10S（級差0.1S）	AC：380V
  HBDS-812/7	3常開1轉換	通電延時	0.1S~10S（級差0.1S）	AC：120V
  HBDS-820/1	2常開1轉換	斷電延時返回	0.5S~5S（級差0.5S)	DC：110V
  HBDS-820/2	2常開1轉換	斷電延時返回	0.5S~5S（級差0.5S)	DC：220V
  HBDS-820/3	2常開1轉換	斷電延時返回	0.5S~5S（級差0.5S)	DC：48V
  HBDS-820/4	2常開1轉換	斷電延時返回	0.5S~5S（級差0.5S)	AC：220V
  HBDS-820/5	2常開1轉換	斷電延時返回	0.5S~5S（級差0.5S)	AC：240V
  HBDS-820/6	2常開1轉換	斷電延時返回	0.5S~5S（級差0.5S)	AC：380V
  HBDS-820/7	2常開1轉換	斷電延時返回	0.5S~5S（級差0.5S)	AC：120V
  HBDS-821/1	2常開	斷電延時返回	0.1S~10S（級差0.1S）	DC：110V
  HBDS-821/2	2常開	斷電延時返回	0.1S~10S（級差0.1S）	DC：220V
  HBDS-821/3	2常開	斷電延時返回	0.1S~10S（級差0.1S）	DC：48V
  HBDS-821/4	2常開	斷電延時返回	0.1S~10S（級差0.1S）	AC：220V
  HBDS-821/5	2常開	斷電延時返回	0.1S~10S（級差0.1S）	AC：240V
  HBDS-821/6	2常開	斷電延時返回	0.1S~10S（級差0.1S）	AC：380V
  HBDS-821/7	2常開	斷電延時返回	0.1S~10S（級差0.1S）	AC：120V
  HBDS-822/1	2常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	DC：110V
  HBDS-822/2	2常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	DC：220V
  HBDS-822/3	2常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	DC：48V
  HBDS-822/4	2常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	AC：220V
  HBDS-822/5	2常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	AC：240V
  HBDS-822/6	2常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	AC：380V
  HBDS-822/7	2常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	AC：120V
  HBDS-823/1	2常開2轉換	斷電延時返回	0.1S~10S（級差0.1S）	DC：110V
  HBDS-823/2	2常開2轉換	斷電延時返回	0.1S~10S（級差0.1S）	DC：220V
  HBDS-823/3	2常開2轉換	斷電延時返回	0.1S~10S（級差0.1S）	DC：48V
  HBDS-823/4	2常開2轉換	斷電延時返回	0.1S~10S（級差0.1S）	AC：220V
  HBDS-823/5	2常開2轉換	斷電延時返回	0.1S~10S（級差0.1S）	AC：240V
  HBDS-823/6	2常開2轉換	斷電延時返回	0.1S~10S（級差0.1S）	AC：380V
  HBDS-823/7	2常開2轉換	斷電延時返回	0.1S~10S（級差0.1S）	AC：120V
  HBDS-824/1	3常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	DC：110V
  HBDS-824/2	3常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	DC：220V
  HBDS-824/3	3常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	DC：48V
  HBDS-824/4	3常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	AC：220V
  HBDS-824/5	3常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	AC：240V
  HBDS-824/6	3常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	AC：380V
  HBDS-824/7	3常開1轉換	斷電延時返回	0.1S~10S（級差0.1S）	AC：120V

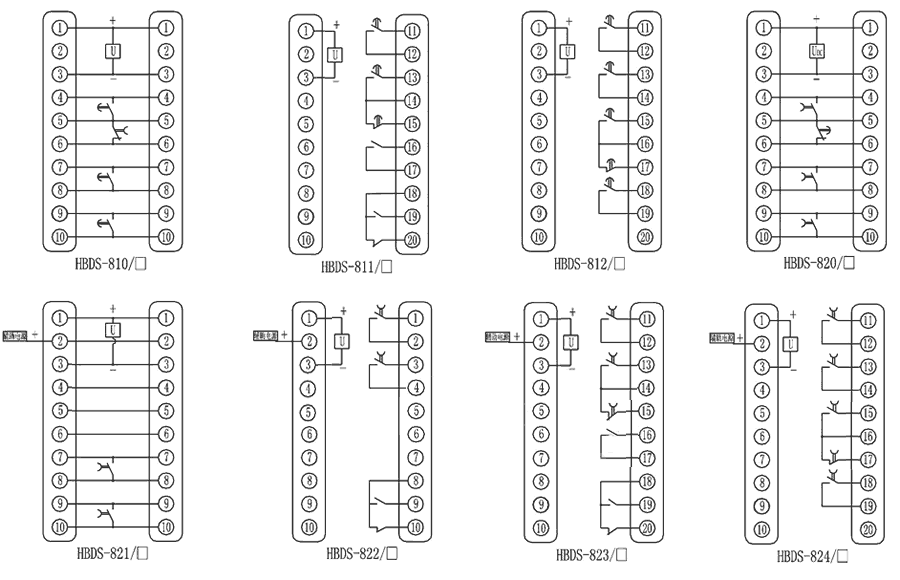

  HBDS-810/3內部接線圖

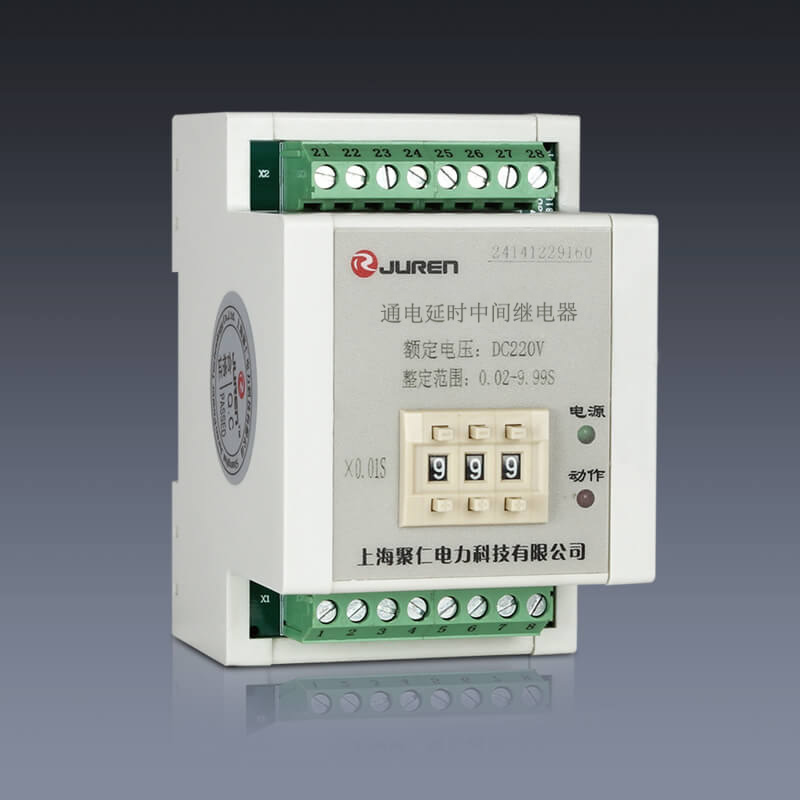

  企業實拍



  HBDS-810/3技術參數

  額定參數
  直流額定電壓	48V、110V、220V可選
  交流額定電壓	110V、220V、240V、380V可選
  整定時間范圍	動作時間：0.1S~10S（級差0.1S），返回時間：0.1S~10S（級差0.1S）、0.5S~5S（級差0.5S）
  直流動作值	不大于70%額定電壓，不小于50%額定值電壓
  交流動作值	不大于70%額定電壓，不小于30%額定值電壓
  功耗	不大于5W
  安裝方式及接線
  安裝結構	導軌安裝
  接線方式	端子排接線
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米
