• 概述

  JC-7/11沖擊繼電器是用于電力系統直流操作的繼電保護及控制回路中，采用靜態集成電路，作為集中信號的主要元件。

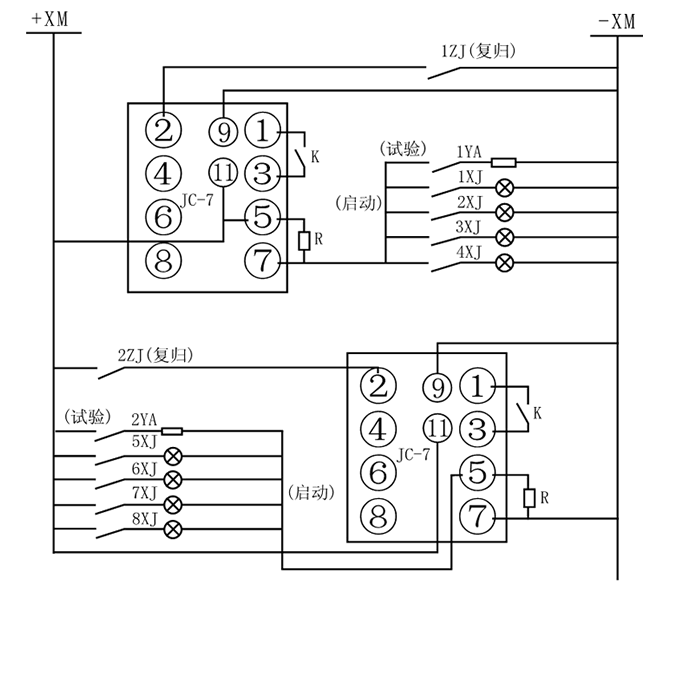

  典型原理應用圖



  JC-7/11相關技術參數

  型號	輔助電壓	動作及返回電流	較大穩定電流	有無延時功能
  JC-7/11	DC：48V、110V、220V	15mA	2A	無
  JC-7/12	DC：48V、110V、220V	100mA	0.6A	無
  JC-7/21	DC：48V、110V、220V	15mA	0.6A	有
  JC-7/22	DC：48V、110V、220V	100mA	2A	有

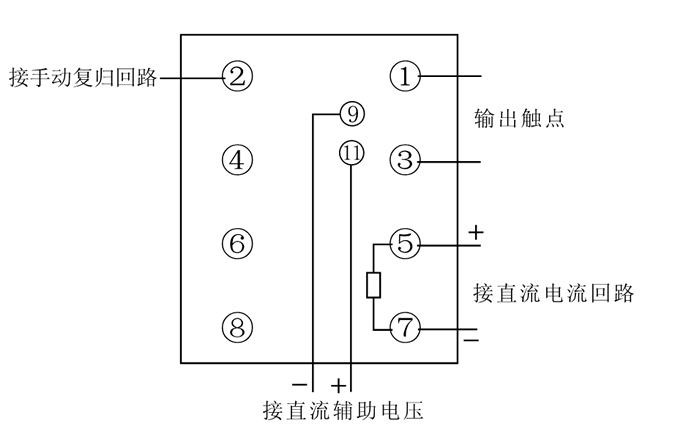

  接線圖

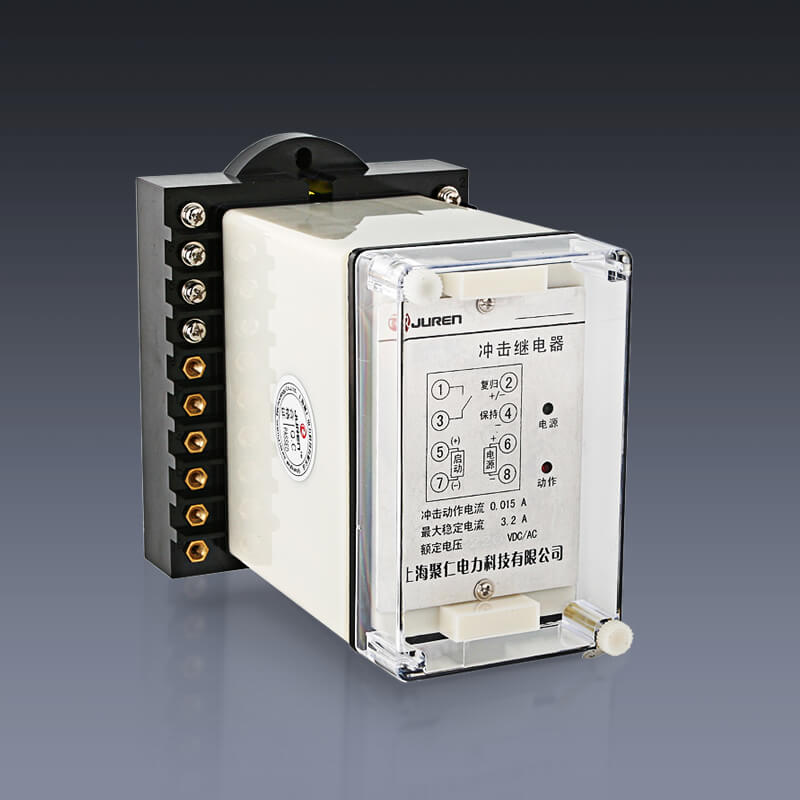

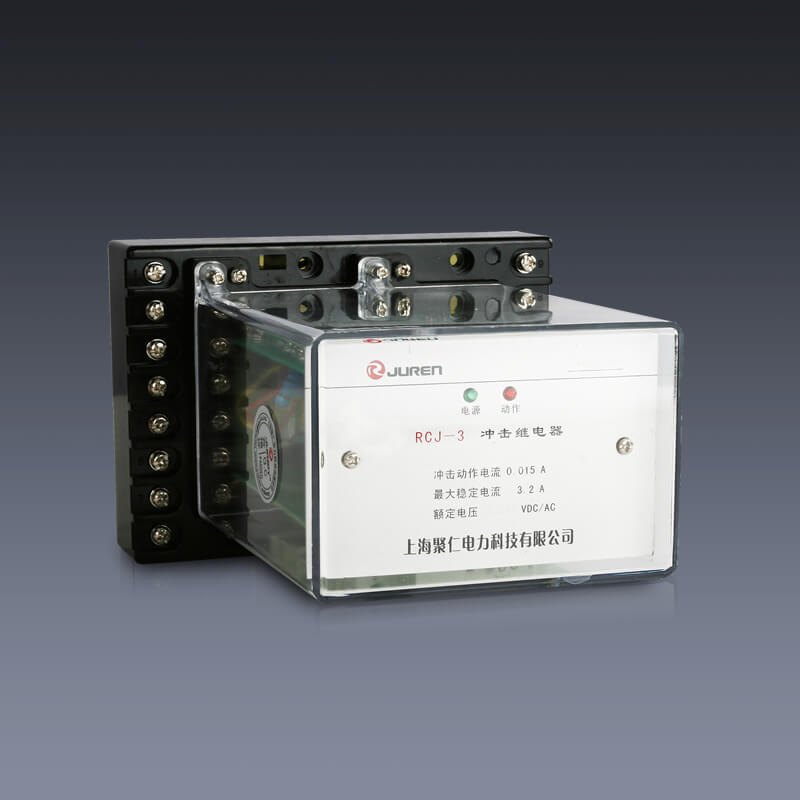

  企業實拍

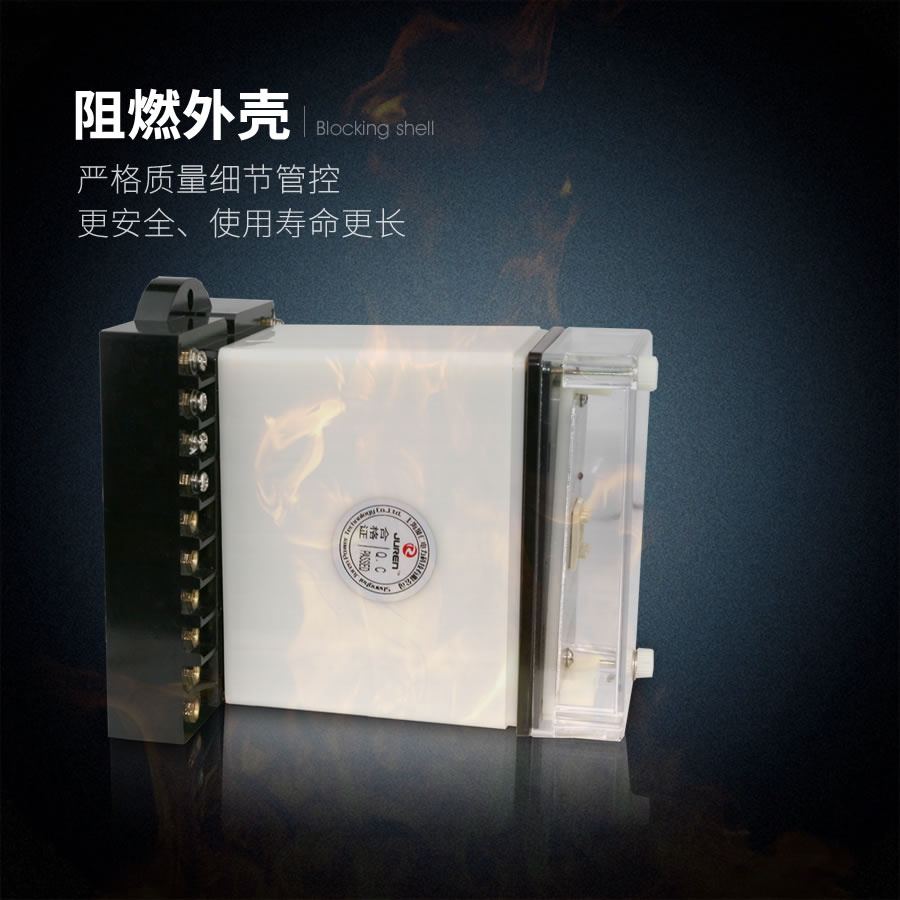

  主要特點

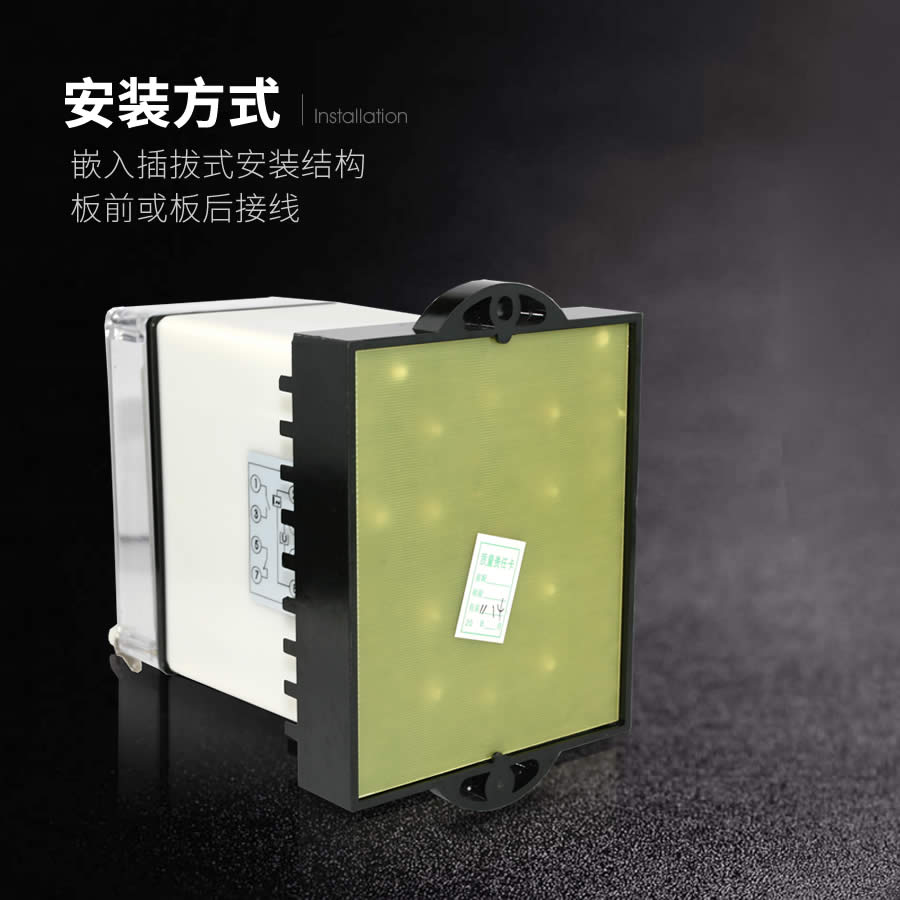

  嵌入式插拔結構

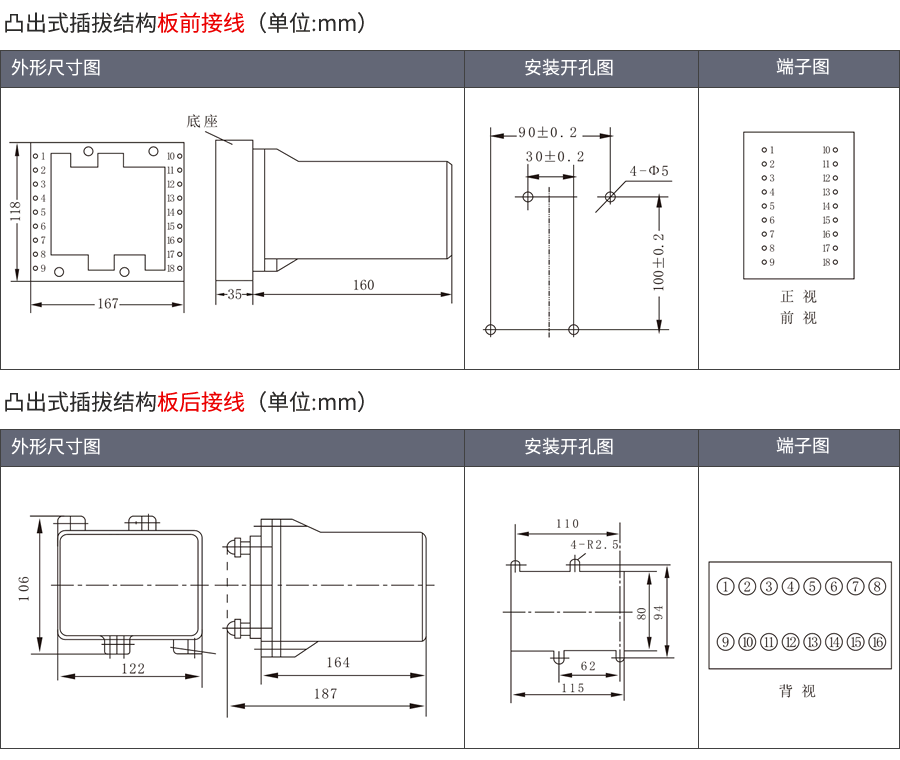

  凸出式插拔結構
