ZJS-204/AC交流中間繼電器

文章類別：ZJS-100、200、300型延時中間繼電器

文章概述

產品型號：ZJS-204/AC
功能類型：斷電延時中間繼電器
觸點形式：4常開2常閉
交流電壓：48V、110V、220V可選

詢價留言

產品詳情
產品分類
相關文章
項目業績

ZJS-204/AC概述

ZJS-204/AC中間繼電器為延時中間繼電器，用于各種繼電器保護和自動控制裝置中，以擴充觸點數和增加觸點容量。此繼電器為延時型中間繼電器，主要分為通電延時和斷電延時兩種類型。

ZJS-204/AC型號及含義

ZJS-204/AC主要特點

●采用進口密封型繼電器具有防潮、防塵、不斷線、可靠性高等特點。
●延時回路由運算放大器和RC回路構成。
●ZJS-204/AC延時中間繼電器的機械壽命長、觸點容量大、觸點接觸電阻小。
●絕緣耐壓水平高。

型號說明表

型號	動作、保持值	返回值	動作時間	延時級差	供電方式
ZJS-101通電延時中間繼電器	<70%Un >50%Un	>5Un	0.5~5S	0.5S	直流供電
ZJS-102通電延時中間繼電器			0.5~5S	0.5S
ZJS-103通電延時中間繼電器			0.5~5S	0.5S
ZJS-104通電延時中間繼電器			0.5~5S	0.5S
ZJS-201斷電延時中間繼電器			<20mS	0.5S
ZJS-202斷電延時中間繼電器			<20mS	0.5S
ZJS-203斷電延時中間繼電器			<20mS	0.5S
ZJS-202T斷電延時中間繼電器			<20mS	0.5S
ZJS-305熔斷器監視中間繼電器			<20mS
ZJS-306熔斷器監視中間繼電器			<20mS
ZJS-101/AC通電延時中間繼電器	<70%Un >30%Un		0.5~5S	0.5S	交流供電
ZJS-102/AC通電延時中間繼電器			0.5~5S	0.5S
ZJS-103/AC通電延時中間繼電器			0.5~5S	0.5S
ZJS-104/AC通電延時中間繼電器			0.5~5S	0.5S
ZJS-201/AC斷電延時中間繼電器			<20mS	0.5S
ZJS-202/AC斷電延時中間繼電器			<20mS	0.5S
ZJS-203/AC斷電延時中間繼電器			<20mS	0.5S
ZJS-202T/AC斷電延時中間繼電器			<20mS	0.5S
ZJS-305/AC熔斷器監視中間繼電器			<20mS
ZJS-306/AC熔斷器監視中間繼電器			<20mS

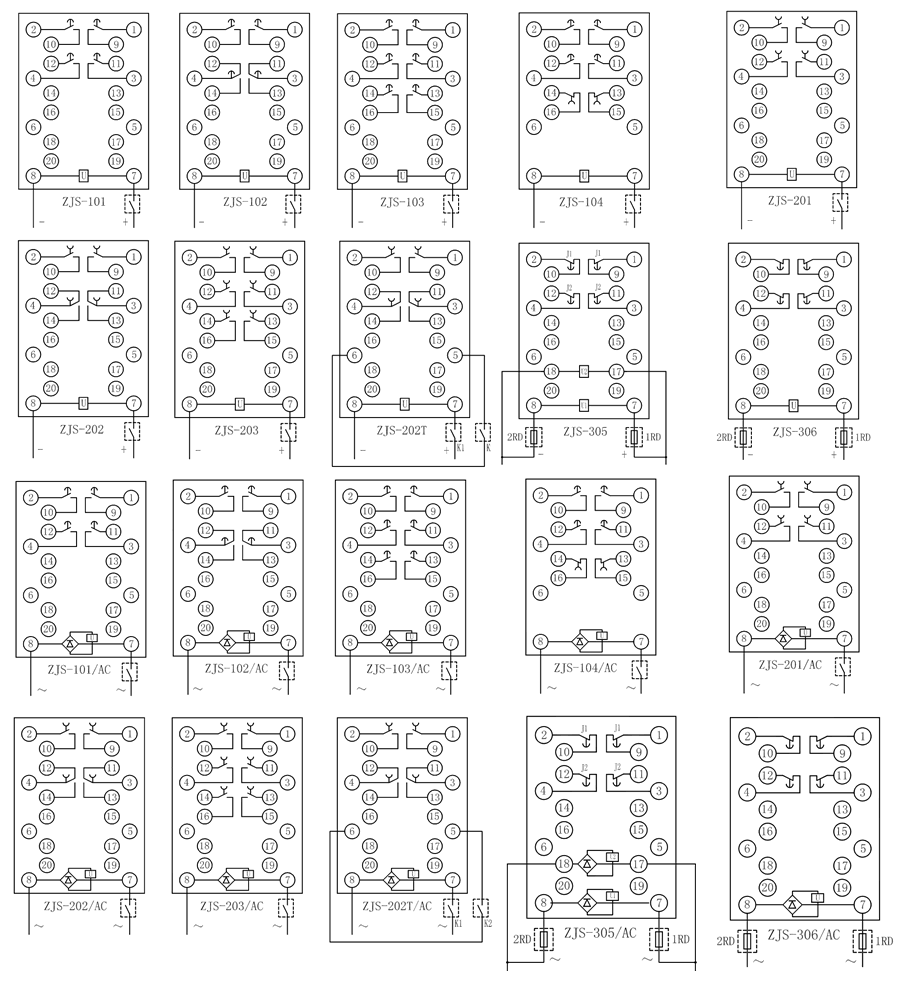

ZJS-204/AC接線圖

ZJS-204/AC技術參數

額定參數
直流額定電壓	48V、110V、220V可選
交流額定電壓	220V、380V可選
返回值	不小于5%額定值
ZJS-204/AC較大功耗
交流220V時	不大于4VA
直流220V時	不大于3W
觸點較大容量
直流250V以下	τ=5ms，感性負載50W，阻性負載150W
交流250V以下	負載1200VA
長期接通電流	5A
絕緣性能
絕緣電阻	用1000V 搖表測量各引出端子對外殼鎖緊螺釘之間的絕緣電阻不小于10MΩ
絕緣耐壓	各引出端子對外殼鎖緊螺釘能承受工頻電壓2000V，同組觸點間能承受工頻電壓1000V，歷時一分鐘無擊穿
電氣和機械壽命
電氣壽命	觸點在額定負荷下為一萬次
機械壽命	觸點在空載狀態下為三百萬次。
環境條件
環境溫度	20±2℃
相對濕度	45%～75%
大氣壓力	86～106KPa
正常使用條件
環境溫度	-10℃～+50℃
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米

ZJS-204/AC主要特點

●在使用繼電器前應檢查繼電器在運輸和儲藏過程中是否損壞，繼電器鏍絲堅固件應無松動。
●繼電器在現場無需調節。
●繼電器的接線在正常使用條件下測量繼電器的參數，應符合以下技術條件。
ZJS-204/AC延時中間繼電器使用技術條件
