• 概述

  開關在無故障的情況下，易誤動，嚴重影響了電力系統的穩定運行，EDP01A-RDI/DC110V大功率繼電器主要解決直流一點接地、控制電纜過長和易產生電容電流放電、交流侵入控制回路等在干擾下易誤動作問題。

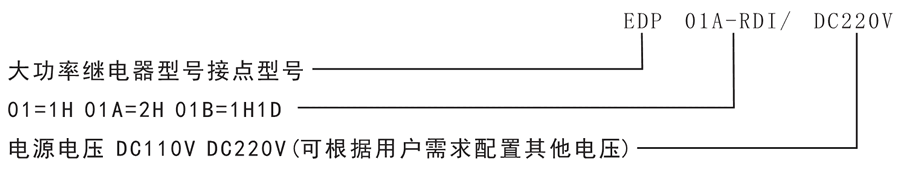

  EDP01A-RDI/DC110V型號及含義



  主要特點

  ●交流22OV侵入可靠不動。
  ●直流一點接地（50%)Un可靠不動。
  ●電容電流放電，可靠不動。
  ●電源反接可靠不動。
  ●導軌殼體安裝和端子排接線，可直接安裝在各種端子槽板上。

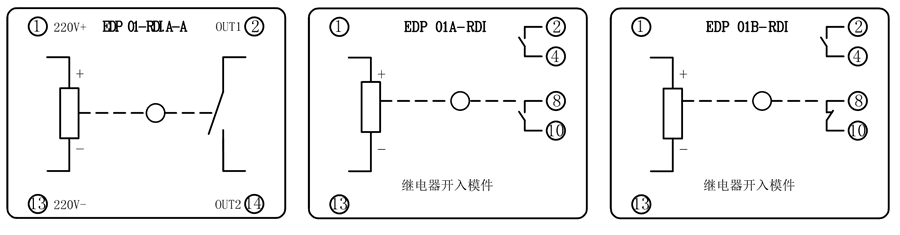

  接線圖



  EDP01A-RDI/DC110V技術參數

  額定參數
  工作電源	DC110V、DC220V可選
  啟動電壓	(0.55～0.7)Ue
  輸出接點	1常開、2常開、1常開1常閉
  啟動功率	≥5W(0.55)Ue
  安裝方式	導軌式安裝
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-25℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	5%~95%
  大氣壓力	86～106KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  企業實拍



  導軌安裝結構
