• 概述

  HBDZE-210用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點容量。安裝結構采用導軌安裝，接線方式采用端子排接線。工作電壓為交流220V、380V可選 或直流48V、110V、220V可選。HBDZE-210采用集成電路中間繼電器具有精度高、功耗小、動作時間準確等優點。采用導軌安裝只需要在開關柜內安裝導軌條，無需開孔，并支持多個拼接，因此導軌安裝的繼電器尤其適合一些小型開關柜。

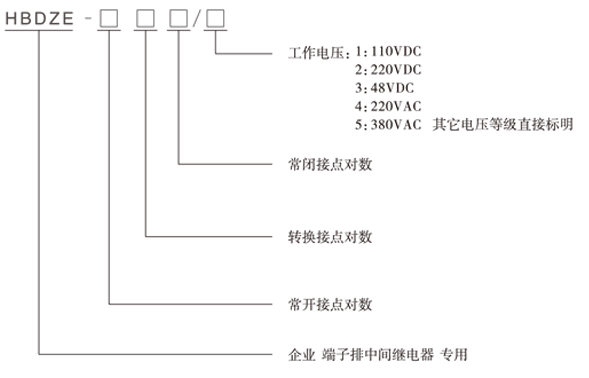

  型號及含義



  HBDZE-210主要特點

  ●元件采用進口密封型繼電器，防潮、防塵、不斷線、可靠性高。
  ●本系列中間繼電器為快速中間繼電器，動作和返回時間快。
  ●該產品采用集成電路原理構成，克服了電磁型繼電器的觸點調節困難問題，具有良好的抗振性減少了維護工作。
  ●繼電器動作后有LEO燈光指示。
  ●HBDZE-210采用標準35mm導軌安裝，適用于端子排的各種布置。
  ●繼電器電氣機械壽命長。
  ●觸點容量大，觸點接觸電阻小。
  ●絕緣耐壓水平高。

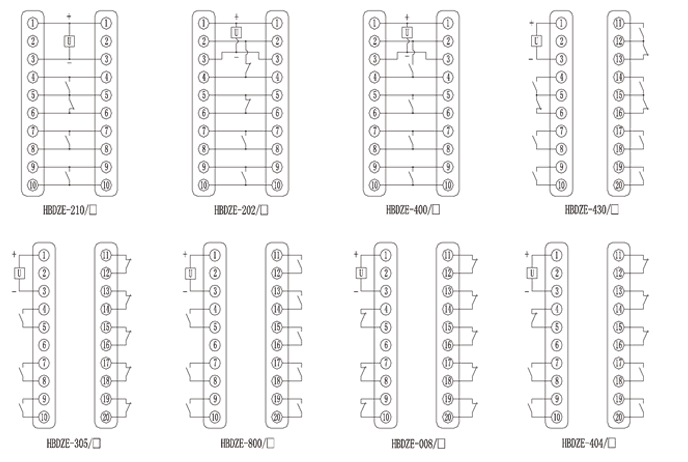

  HBDZE-210中間繼電器內部接線圖



  HBDZE-210技術參數

  額定參數
  直流額定電壓	48V、110V、220V可選
  交流額定電壓	220V、380V可選
  直流動作值	不大于70%額定電壓，不小于50%額定值電壓
  交流動作值	不大于70%額定電壓，不小于30%額定值電壓
  功耗	不大于5W
  安裝方式及接線
  安裝結構	導軌安裝
  接線方式	端子排接線
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  相關型號說明

  型號	觸點形式	工作電壓
  HBDZE-210	2常開1轉換	AC：220V、380V；DC：48V、110V、220V
  HBDZE-202	2常開2常閉	AC：220V、380V；DC：48V、110V、220V
  HBDZE-400	4常開	AC：220V、380V；DC：48V、110V、220V
  HBDZE-430	4常開3轉換	AC：220V、380V；DC：48V、110V、220V
  HBDZE-305	3常開5常閉	AC：220V、380V；DC：48V、110V、220V
  HBDZE-800	8常開	AC：220V、380V；DC：48V、110V、220V
  HBDZE-008	8常閉	AC：220V、380V；DC：48V、110V、220V
  HBDZE-404	4常開4常閉	AC：220V、380V；DC：48V、110V、220V
