• 概述

  SRS-220VAC-6H-8A用于各種保護和自動控制線路中作為輔助繼電器，以增加接點的數量及接點容量。采用35mm導軌條安裝，殼體為歐規殼體。而老式的繼電器一般采用凸出式固定結構、凸出式插拔結構、嵌入式插拔結構。這三種殼體的體積比較大，而且安裝時需要在開關柜上要預先開孔，因?yàn)槊總€廠家的繼電器的開孔尺寸大小不一樣，往往在選型上出現偏差，就會導致孔位太大或者太小，而采用導軌安裝的中間繼電器，由于是采用導軌安裝，只需要在開關柜內安裝導軌條，無需開孔，并支持多個拼接，因此導軌安裝的繼電器尤其適合一些小型開關柜。

  SRS-220VAC-6H-8A型號分類及含義



  SRS-220VAC-6H-8A技術參數

  額定參數
  直流額定電壓	24V、48V、110V、220V可選
  交流額定電壓	24V、48V、110V、220V可選
  直流動作值	不大于75%額定電壓
  交流動作值	不大于85%額定電壓
  直流返回值	不小于10%額定值
  交流返回值	不小于30%額定值
  返回時間	不大于15ms
  功耗	不大于5W
  動作時間
  直流中間繼電器	不大于15ms
  交流中間繼電器	不大于15ms
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

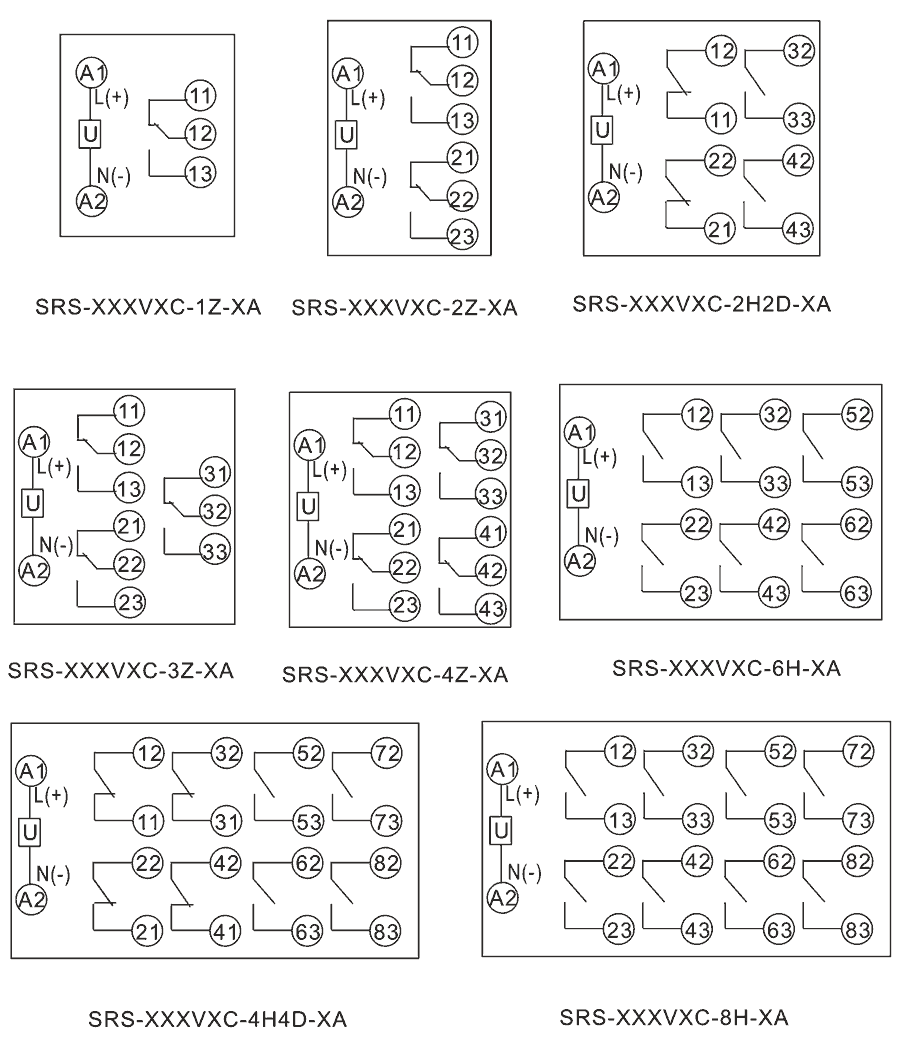

  接線圖
