• 概述

  ZZS-7/24分閘、合閘、電源監視綜合控制裝置又稱為分合閘電源監視繼電器，主要用于直流或交流操作的各種自動控制線路中，可以直接控制分閘、合閘 回路，監視控制電源，并方便調節合閘延時，電源監視斷電延時。

  主要技術參數



  ZZS-7/24結構和工作原理

  ●體積小，功能強，非常適合安裝于小型抽屜柜，和其它需要使用繼電器的場所。
  ●ZZS-7/24出口控制中間采用進口高性能密封繼電器，防潮、防塵、不斷線、可靠性高，而且有電源指示及動作指示，電氣壽命長，機械壽命長。

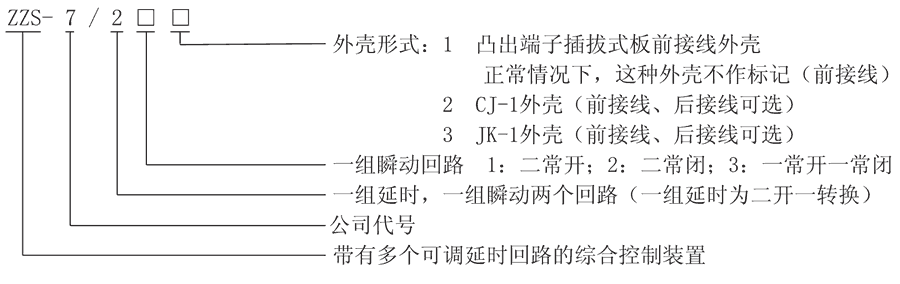

  ZZS-7/24觸點形式及返回時間

  型號	觸點形式	動作延時	合閘返回延時	其它回路返回延時
  ZZS-7/21	4常開1轉換	≤15ms	≤15ms	15ms~2s可調
  ZZS-7/22	2常開2常閉1轉換	≤15ms	≤15ms	15ms~2s可調
  ZZS-7/23	3常開1常閉1轉換	≤15ms	≤15ms	15ms~2s可調
  ZZS-7/232	3常開1常閉1轉換	≤15ms	≤15ms	15ms~2s可調
  ZZS-7/24	3常開1常閉1轉換	≤15ms	≤15ms	15ms~2s可調
  ZZS-7/243	3常開1常閉1轉換	≤15ms	≤15ms	15ms~2s可調

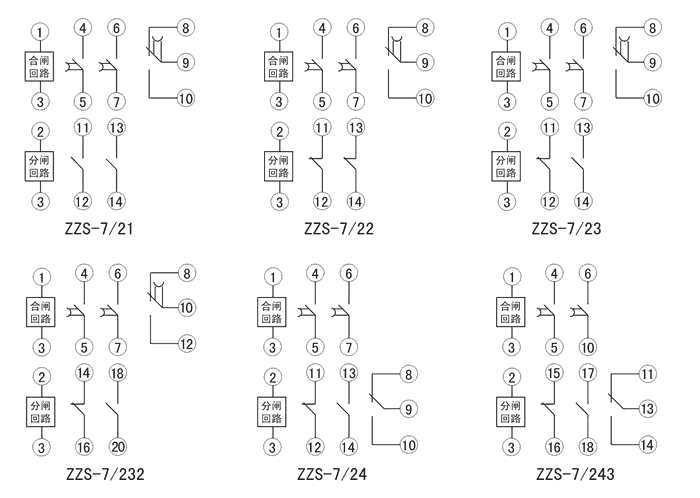

  接線圖



  ZZS-7/24技術參數

  額定參數
  直流額定電壓	24V、48V、110V、220V可選
  交流額定電壓	24V、48V、110V、220V可選
  直流動作電壓	≤70%額定電壓
  交流動作電壓	≤75%額定電壓
  動作時間	≤15ms
  返回延時	合閘回路≤15ms，其它回路15ms~2s可調
  返回電壓	≤20%
  功耗	≤10W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點
